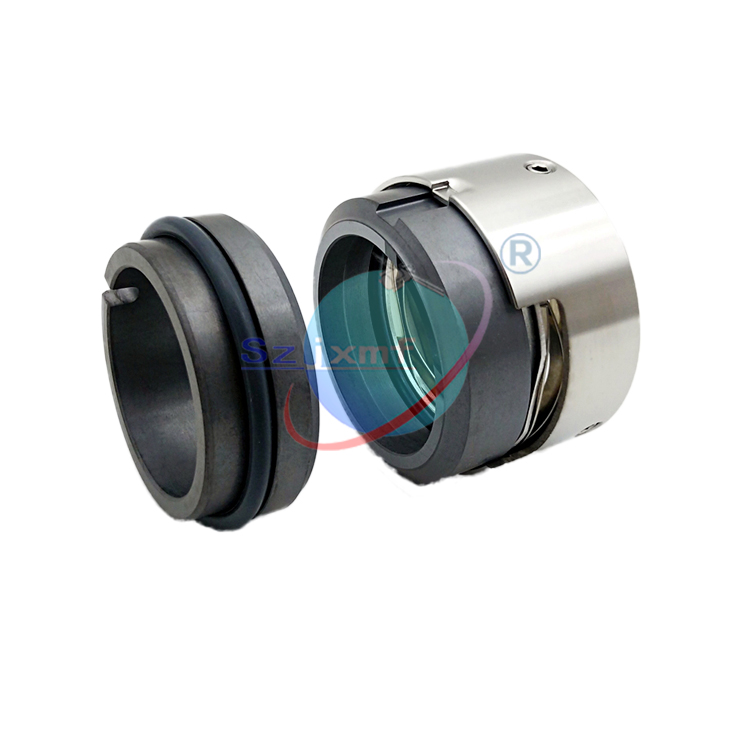

H7N 型机械密封

产品简介：
单端面 /平衡性 / 任意旋向 / 符合DIN24960标准，H7N 系列应用广泛，互换性好。静环采用浮动式，安装方便，推环由传动搭子卡住，防止弹簧脱落。其它特殊的技术处理包括静环可限位及限制碳环行程，避免碳环过度磨损。

运行参数：
d1=14…200mm 0.55”…8”,p1=25(40)bar 230(580)PSI，t=-50…220℃ -58F…430F，Vg=20m/s 66ft/s

材料组合：

静止环：

扭矩传递：

当d2>100mm时用四只螺钉拧入凹坑。	H7系列的各类密封均可采用以键传递扭矩的方式。如H7S2/d1。

H75多弹簧结构 d1 =28…200mm As H7N, but with multiple springs in sleeves (Item no. 1.5) axial movements ±2 to 4 mm, dependent on diameter.	H76单弹簧结构 d1 =14…100mm Dimensions, item no ‘ s and descriptions as for H7N, but with special single spring (item no. 1.5) for compensating large axial movements (±4mm)	H7F带螺纹泵 d1 max. 100mm; Axial movement ±0.5mm H75F d1 =28…200mm 轴向窜动量 d128…55mm=±2mm d158…100mm=±3mm d11088…200mm=±4mm
